Мультидисциплинарная команда
Тепловые, гидравлические, механические, управляющие и safety-задачи связаны. Нужны конструкторы, исследователи, программисты и технологи вокруг одной работающей системы.
Мегапроект · ОИЯИ, Дубна
NICA / MPD
Комплекс NICA — один из крупнейших мегасайенс-проектов, направленный на создание сверхпроводящего коллайдера и детекторов в ОИЯИ. Наш вклад — водная система прецизионной термостабилизации подсистем детектора MPD.
Технологический вызов
Термостабилизировать рабочую газовую смесь с точностью ±0,1 K и удерживать давление воды в узком диапазоне ниже атмосферного (примерно 0,15–0,95 атм), чтобы исключить протечки на электронику. Высота детектора задаёт гидростатику: слишком высокое давление — риск течи, слишком низкое — кавитация.
Масштаб системы
~118
Независимых контуров
1000+
Датчиков
3
Подсистем
>20 км
Кабелей
>5 км
Труб
~10
ПЛК
Инженерная практика
Это не только статус проекта — это логика разработки сложной системы: от требований и балансов к моделированию, стендам, модульной сборке и поэтапной пусконаладке.
От целого к деталям
Сначала функции, элементы и связи; массовые и тепловые балансы задают границы режима. Критические зоны уточняются локальным моделированием и измерениями.
Стенды как снижение риска
Три поколения вакуумных испытательных стендов (2022–2025): замкнутый контур, ПЛК, нагрев, теплообмен, пневмоарматура и подконтуры — до полной сборки на объекте.
Модульность и параллельная реализация
Насосные, коллекторные, баковые и электронные модули изготавливаются и испытываются отдельно, затем интегрируются на площадке.
Управление и безопасность
Архитектура АСУ — часть системы: заполнение, слив, пуск и останов; полуавтоматические режимы помогают выявлять отклонения и уточнять логику.
Интеграция на объекте
Реальная трассировка труб и кабелей жёстче исходной концепции. Послойный монтаж, интерфейсы и доступ — часть инженерии, а не финальная формальность.
Точность измерений
Для термометрии TPC разработана аппаратно-программная калибровка модулей АЦП и датчиков Pt100: отдельные контуры для RTD, AI и токовой петли 4–20 мA, коэффициенты по каналам, веб-интерфейс мониторинга. Цель — согласованность каналов на уровне ±0,02 °C.

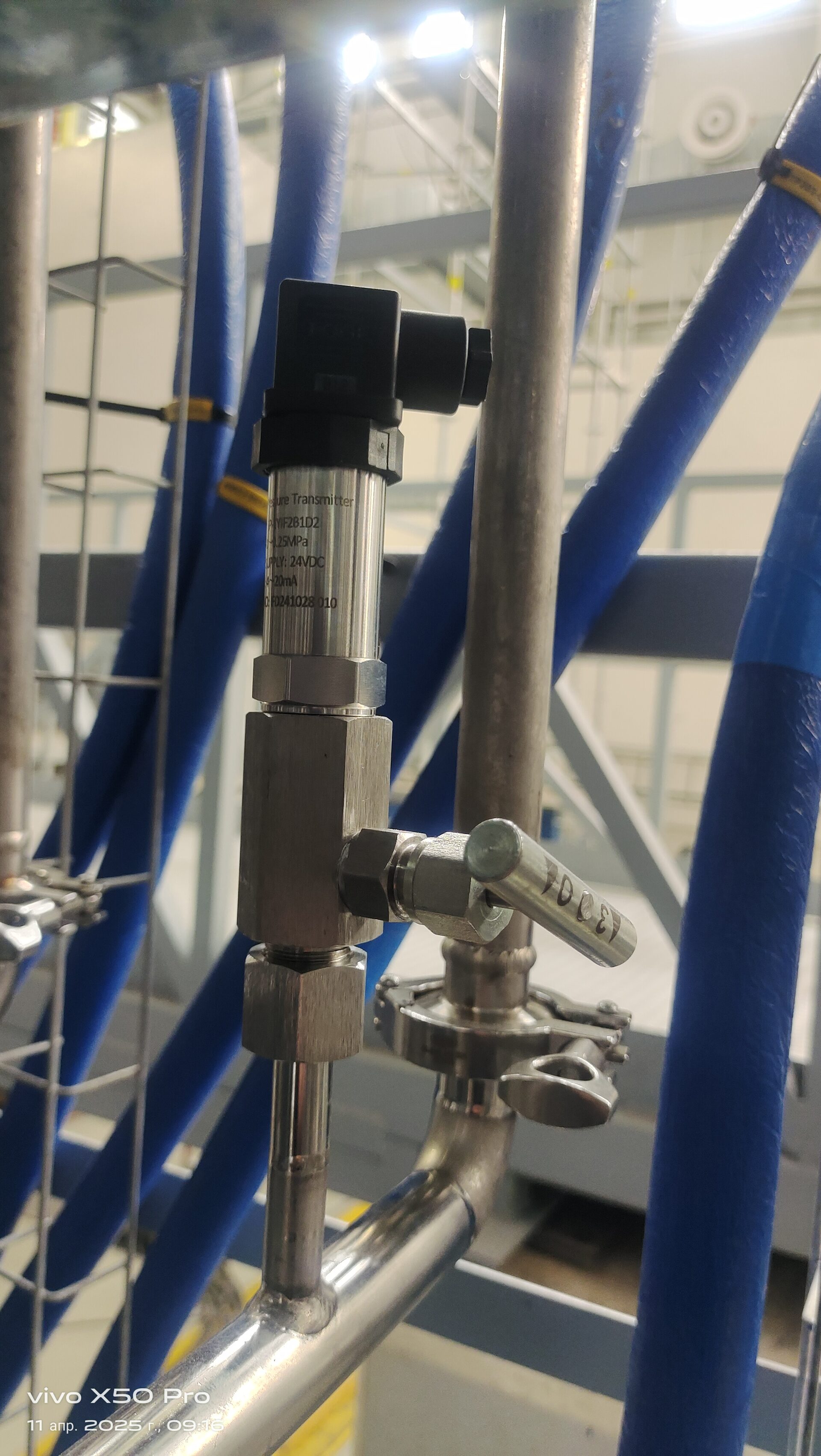

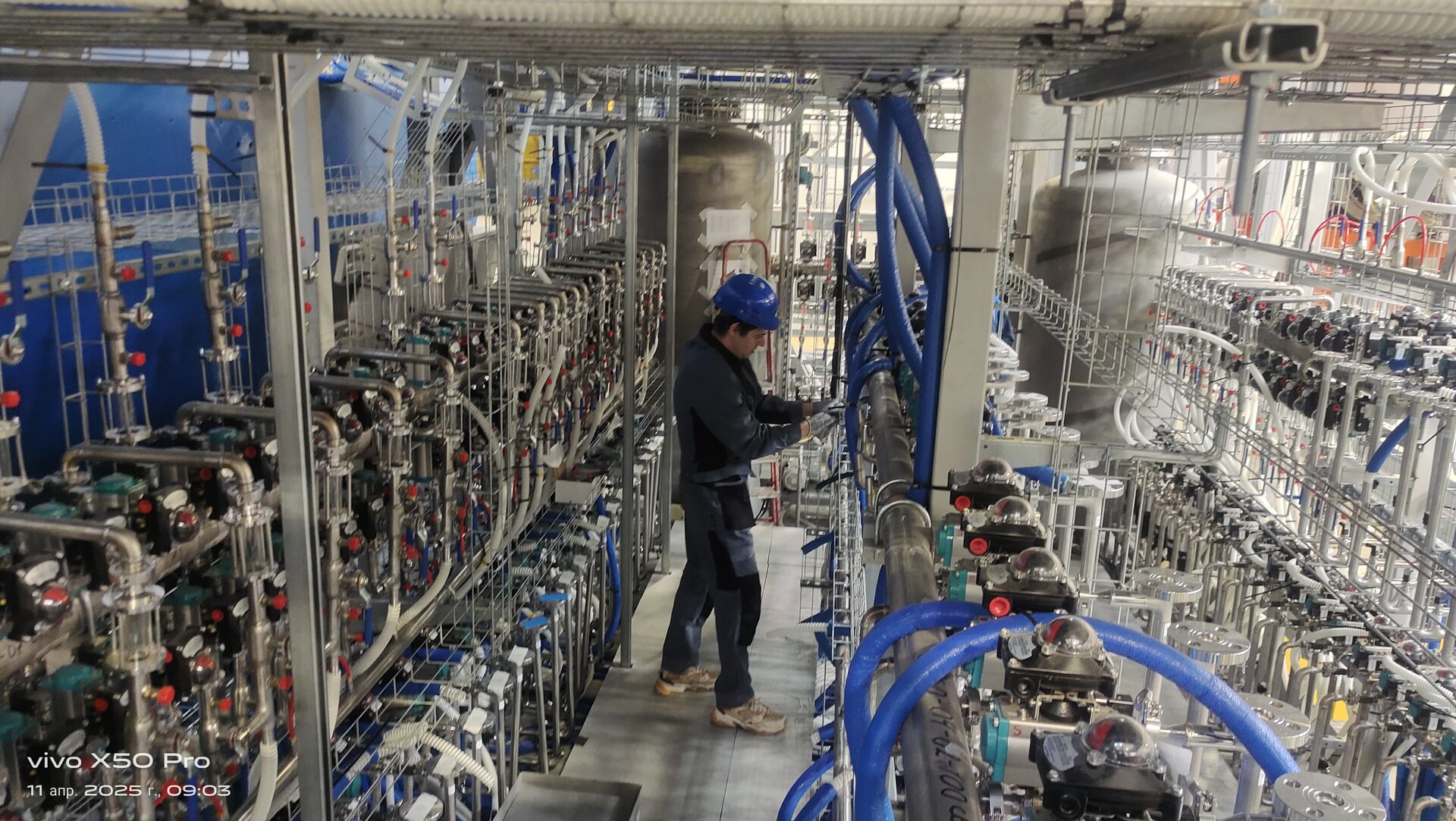

Система на объекте
Фрагменты монтажа и оборудования системы охлаждения MPD.
